La plupart des acheteurs choisissent une plaque à dents de mâchoire de la même manière : quelqu'un demande « quelle roche écrasez-vous ? et une forme de dent est recommandée à partir d'un tableau. Le granit a une dent pointue, le calcaire une dent plate. Cela semble logique, mais c'est la raison pour laquelle de nombreuses plaques s'usent de manière inégale ou rendent le concasseur moins performant. Deux carrières concassant le même granit peuvent nécessiter des profils différents, car le type de roche n'est qu'une variable parmi plusieurs.
Ce guide explique comment fonctionne un profil de plaque dentée de mâchoire, pourquoi les noms des fournisseurs pour la même forme sont incohérents et comment spécifier un modèle de dent de plaque de mâchoire afin que vous obteniez la bonne pièce dès la première commande.
Ce que fait réellement un profil de plaque dentaire de mâchoire
Une plaque dentée de mâchoire (également appelée matrice de mâchoire ou plaque de mâchoire) est le revêtement en acier au manganèse des mâchoires fixes et pivotantes. Son profil dentaire contrôle trois choses :
Poignée:à quel point la plaque mord un rocher au lieu de le laisser glisser.
Pression de contact :des dents plus pointues concentrent la force sur des zones plus petites, elles fissurent donc la roche plus facilement mais s'usent plus rapidement au niveau des pointes.
Flux de matières :les vallées entre les dents permettent aux fines et aux roches brisées de descendre dans la chambre.
Le matériel technique de Metso décrit directement le compromis. Un profil de carrière à dents plates donne beaucoup de manganèse à l'usure, tandis qu'un profil super adhérent donne une pression de surface plus élevée et une meilleure adhérence. Un profil ondulé grossier plus rond se situe entre les deux. La forme des dents est donc un compromis entre la durée de vie et le mordant, et non un classement en termes de qualité.
Pourquoi les noms de profil déroutent les acheteurs
Voici le premier piège. « Ondulé » ne signifie pas partout la même forme.
Les guides des fournisseurs publiés ne sont pas d’accord sur ce point. Un guide d'un fabricant recommande les plaques ondulées pour les roches plus tendres et arrondies, tandis qu'un autre les recommande pour les minerais durs et abrasifs. Kleemann, un équipementier, utilise une dent pointue pour les roches dures et abrasives et un profil différent pour une alimentation plus douce et arrondie.
Le désaccord porte principalement sur la dénomination et non sur la physique. Pour rester clair, considérez chaque modèle de dent de plaque de mâchoire comme l'une des trois formes génériques :
| Formulaire générique | Noms communs que vous verrez | Personnage |
|---|---|---|
| Type plat/durée de vie | Carrière, standard, dent plate | Surface la plus manganèse, durée de vie la plus longue, adhérence inférieure |
| Type de vague arrondie | Ondulé, ondulé grossier | Adhérence et durée de vie équilibrées, bon choix complet |
| Type pointu/poignée | Super adhérence, dents profondes, styles anti-plaques | Morsure la plus forte, usure plus rapide de la pointe |
Le travail de recyclage ajoute deux modèles supplémentaires. Un grand profil ondulé est utilisé pour le béton et un profil ondulé pour l'asphalte, où le matériau doit s'écouler librement sans compactage.
Conseil d'achat :un nom à lui seul ne constitue pas une spécification. Confirmez toujours le profil par rapport à un dessin, au numéro de pièce d'origine ou à un échantillon avant de passer une commande.
Les quatre variables qui déterminent le bon profil
1. Dureté et abrasivité des roches
C’est le point de départ, et la partie que les graphiques habituels réussissent. Les roches dures et abrasives telles que le granit nécessitent généralement un profil et un alliage qui protègent la plaque d'une usure rapide, tandis que les pierres plus tendres et moins abrasives peuvent utiliser des profils qui favorisent l'adhérence et le débit. Si vous souhaitez une plaque dentée pour roche dure, la dureté à elle seule ne suffit pas à prendre la décision. Les trois variables suivantes sont tout aussi importantes.
2. Forme et taille des aliments
L'alimentation en plaques ou en flocons glisse sur une dent plate. Un profil plus net ou plus profond l'agrippe mieux. Une alimentation large et en blocs exerce une lourde charge sur la pointe pointue de la dent, où un profil plus rond peut résister plus longtemps. Si votre flux change d'une tâche à l'autre, indiquez à votre fournisseur la plage, et non une seule valeur.
3. Réglage côté fermé (CSS)
CSS est le plus petit espace entre les mâchoires au fond de la chambre. Il définit la taille de votre produit. Metso note qu'un profil de carrière à dents plates combiné à un CSS serré et à un faible niveau d'alimentation dans la chambre peut poser des problèmes. Si vous exécutez un CSS serré, examinez le profil de votre dent au lieu de simplement réorganiser l'ancien.
4. Niveau d'alimentation
Une chambre bien remplie fait fonctionner toute la plaque. Une chambre sous-alimentée concentre l’usure sur des zones spécifiques et peut provoquer un mauvais comportement d’un profil plat. Si vos opérateurs font souvent fonctionner le concasseur à un niveau bas, votre profil d'usure peut vous en dire plus que le type de roche.
N'oubliez pas la paire de mâchoires fixes et mobiles
De nombreux acheteurs commandent par défaut des plaques assorties pour les deux mâchoires. Metso décrit une approche combinée : une mâchoire fixe au profil de carrière associée à une mâchoire mobile super grip. Le côté fixe préserve la durée de vie, tandis que le côté mobile ajoute du mordant. La même logique s'applique lorsque vous avez besoin de plus d'adhérence sans renoncer à la durée de vie.
Cela est important pour le contrôle des coûts. Au lieu de faire passer toute la chambre à un profil agressif, vous pouvez tester un changement sur le côté mobile et comparer l'usure et le rendement. Vérifiez auprès du fabricant de votre concasseur ou de votre fournisseur que l'association convient à votre modèle.
Un flux de travail de sélection pratique
Utilisez cette séquence avant de demander un devis :
Enregistrez le rocher :type, abrasivité estimée et tout changement entre les bancs.
Enregistrez le flux :taille maximale et si elle est en blocs, en dalles ou mixte.
Enregistrez les paramètres :CSS actuel et niveau de flux typique.
Lisez vos plaques usées :Une usure inégale des pointes, des méplats polis ou une forte usure des vallées indiquent tous un décalage.
Choisissez un formulaire génériqueà partir du tableau ci-dessus, puis vérifiez la géométrie exacte des dents par rapport à votre dessin ou à votre numéro de pièce.
Décidez du jumelage :même profil sur les deux mâchoires, ou différent sur le côté mobile.
Confirmer le matériel :l'acier à haute teneur en manganèse est standard et une nuance d'alliage chrome-molybdène peut répondre à des exigences particulières. Faire correspondre l'alliage à la roche est un sujet distinct, alors examinez-le avec le profil.
Acheter sans dessins : ingénierie inverse
Un problème courant pour les importateurs et les distributeurs est que l'utilisateur final ne dispose que d'une plaque usée, d'aucun dessin et d'un numéro de modèle peu clair. La géométrie des dents ne peut pas être devinée à partir d’une photo de catalogue.
Horbon gère cela grâce à l'ingénierie inverse. Vous envoyez la plaque dentaire de mâchoire usée, notre équipe la mesure et reconstruit le dessin 2D ou 3D, et la production s'ensuit. Pour une demande comportant des exigences claires, un premier dessin prend généralement environ trois jours. Si vous disposez déjà d'une référence de pièce originale (Metso, Sandvik, Terex ou Trio) ou d'un dessin 3D, nous pouvons produire directement à partir de celui-ci.
D'autres options OEM pour une plaque dentée de mâchoire incluent :
Logo marqué au laser :votre marque marquée sur la plaque.
Emballage personnalisé :caisses en bois fumigées ou cadres en fer pour les pièces lourdes, construits pour la prévention de la rouille et la sécurité du transport.
Composition matérielle personnalisée :fabriqué selon un dessin ou un rapport d'alliage spécifié.
Pour un aperçu plus approfondi de ces services, consultez notre【Service OEM/ODM】page.

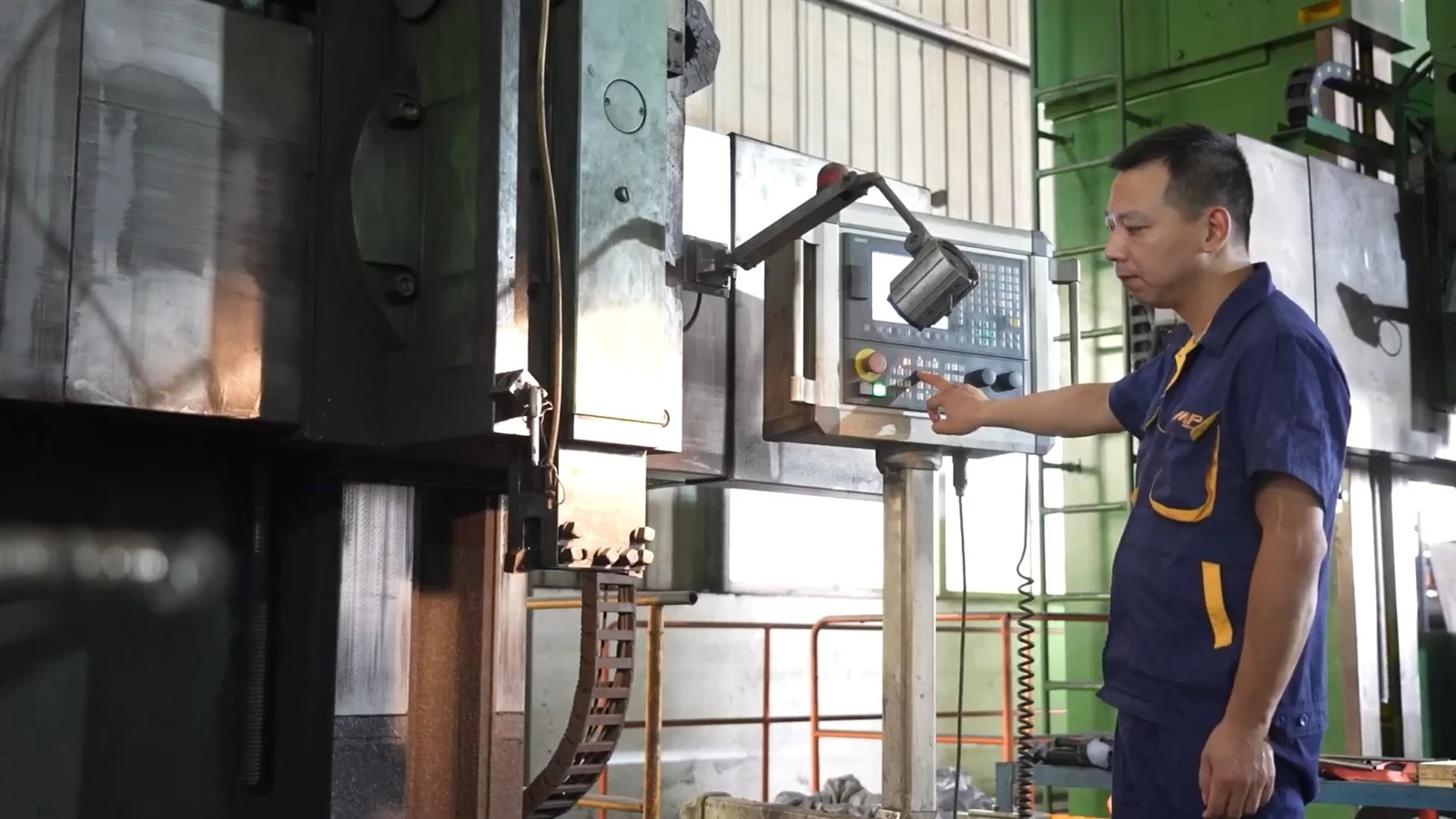

Un aperçu de la production à l'usine Horbon à Quzhou. Renseignez-vous sur les stocks réguliers, les commandes mixtes et l'emballage personnalisé pour les pièces à forte usure.
Des contrôles de qualité qui protègent votre profil
Un profil de dent ne fonctionne que s’il est réalisé avec précision et que le métal est sain. Nos contrôles en cours de processus comprennent :
Analyse spectrale des matières premières
Essais de dureté HRC
Inspection dimensionnelle en trois coordonnées
Détection des défauts
Pour les problèmes de qualité confirmés après la livraison, nous rééditons les pièces gratuitement.
Pour les distributeurs : Stocker intelligemment
Si vous achetez en volume, le choix du profil devient une décision d'inventaire. Quelques points pratiques :
Stock sous forme générique et non par nom commercial.Couvrant un type plat, une vague arrondie et un type à poignée pointue pour vos modèles de concasseurs les plus courants répond à la plupart des demandes.
Conserver les numéros de pièces dans un dossierpour les marques de concasseurs que vos clients utilisent le plus.
Utilisez notre stock et nos commandes mixtes.Nous maintenons un stock régulier, le MOQ commence à 5 pièces et le délai de livraison standard est de 15 à 30 jours. Nous expédions sous FOB ou CIF depuis Shanghai ou Ningbo.
Parcourez le【Plaque dentaire de la mâchoire】gamme ou la plus large【Plaques à mâchoires】catégorie pour voir ce qui correspond à votre marché. Notre【Pièces d'usure du concasseur】La gamme couvre les joues assorties et les doublures associées, qui peuvent être commandées dans le même envoi.
Résumé : quatre actions avant votre prochaine commande
Ne choisissez pas uniquement le type de roche.Ajoutez la forme du flux, le CSS et le niveau du flux à la décision.
Traduire les noms de marques dans les trois formes génériqueset confirmez la géométrie avec un dessin, un numéro de pièce ou un échantillon.
Considérons une paire mixte :tester un profil différent sur la mâchoire mobile avant de tout changer.
Envoyez une plaque usée si vous n'avez pas de dessin.L’ingénierie inverse est plus rapide et plus sûre que la supposition.
Prêt à spécifier votre plaque dentaire pour mâchoire ? Envoyez votre modèle de concasseur, votre type de roche, votre taille d'alimentation et votre CSS via【Contactez-nous】, et nos ingénieurs vous recommanderont un profil.
FAQ
1. À quoi sert une plaque à mâchoires ondulée ?
Une plaque de mâchoire ondulée a une forme de dent ondulée qui équilibre l'adhérence et la durée de vie. Il est souvent utilisé comme profil polyvalent. Étant donné que les fournisseurs définissent différemment le terme « ondulé », confirmez la géométrie exacte des dents avec un dessin ou un échantillon.
2. Quelle plaque dentaire de mâchoire est la meilleure pour le hard rock ?
Il n’y a pas de réponse unique. Les roches dures et abrasives ont souvent besoin d'un profil et d'un alliage qui résistent à l'usure, mais la forme de votre alimentation, le CSS et le niveau d'alimentation affectent également le résultat. Partagez les quatre afin que le profil puisse correspondre correctement.
3. Puis-je utiliser différents profils de dents sur la mâchoire fixe et mobile ?
Souvent oui. Certains équipementiers associent une mâchoire fixe plate à une mâchoire mobile plus pointue pour ajouter du mordant tout en préservant la durée de vie. Vérifiez auprès du fabricant ou du fournisseur de votre broyeur avant de mélanger.
4. Comment puis-je commander une plaque dentaire pour mâchoire si je n'ai pas de dessin ?
Envoyez la plaque usée ou le modèle du concasseur et le numéro de pièce d'origine. Nous pouvons effectuer une rétro-ingénierie de la géométrie et produire un dessin 2D ou 3D, généralement en trois jours environ pour une exigence claire.
5. Quelle est la quantité minimum de commande ?
Notre MOQ est de 5 pièces. Le délai de livraison est généralement de 15 à 30 jours et nous maintenons également un stock régulier.
